所有裝配電動執行機構的固定球閥全部稱為電動固定球閥，一般情況，小于DN150的TENVO電動固定球閥標配QT或TT電動執行器，閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。根據閥門口徑、壓力的實際情況，可提供ROTORK、SIPOS、揚州電力、天二通等國內外知名執行器品牌產品，確保天沃出廠的電動閥門品質完美。

由于電動執行器與固定球閥種類眾多，如果需要具體的產品相關尺寸與數據，請與天沃工作人員取得聯系。

特點總結：

固定球閥開關型/調節性/防爆型/智能型電動執行器啟閉力矩小220V/380V

部分電動固定式球閥展示

氣動固定球閥是裝配氣動執行器的固定球閥的統稱，TENVO氣動固定球閥標配GT、AT、AW等系列執行器，根據用戶選用閥門口徑、壓力、介質的不同，選擇最合適的執行器，亦可根據客戶要求，選用進口品牌氣動執行器。天沃公司生產的固定球閥全部可以采用氣動傳動，由于種類過多，需要具體的相關性能參數和外形尺寸，請聯系相關工作人員。

主要型號：Q647F型氣動軟密封固定球閥、Q647H/Y氣動硬密封固定球閥。

特點總結：

固定球閥AT/GT/AW型氣動執行器啟閉力矩小裝配附件性能更完美

部分氣動固定式球閥展示

鍛鋼抗硫固定球閥滿足了在硫化環境下的抗硫應力裂化要求，內件材料采用鍍鎳或316材質，密封圈采用聚合物作密封材料，適應較寬的溫度及壓力范圍。在設計選材及試驗嚴格按照美國防腐工程協會NACE的標準要求進行。鍛鋼抗硫固定球閥耐腐蝕抗硫化能力強，密封性能穩定，具有良好的防火、防靜電性能，規格、壓力、全通徑與縮徑齊備，是化工煉油、油氣開采等流程系統的理想閥門。

特點總結：

固定球鍛鋼閥體抗硫耐高壓可選裝氣動或電動執行器

鍛鋼抗硫固定球閥–外形尺寸

壓力	通徑DN	d1	L	Lo	D	D1	D2	H	H1	B	z-Φd
1.6MPa	50	50	216	400	160	125	100	153	139	16	4-18
	80	80	283	600	200	160	135	195	178	20	8-18
	100	100	305	850	220	180	155	213	191	20	8-18
	150	150	394	-	285	240	210	535	184	24	8-23
	200	200	457	-	340	295	262	504	221	26	12-23
	250	250	533	-	405	355	320	608	258	30	12-25
	300	300	610	-	460	410	372	647	282	30	12-25
	350	350	686	-	520	470	435	813	352	34	16-25
	400	400	762	-	580	525	485	882	417	36	16-30
2.5MPa	50	50	216	400	165	125	100	153	139	20	4-18
	80	80	283	600	200	160	135	195	178	22	8-18
	100	100	305	850	230	190	160	213	191	24	8-23
	150	150	403	-	300	250	218	525	184	30	8-25
	200	200	502	-	360	310	278	564	221	34	12-25
	250	250	568	-	425	370	332	729	268	36	12-30
	300	300	648	-	485	430	390	774	298	40	16-30
	350	350	762	-	555	490	448	813	352	44	16-34
	400	400	838	-	620	550	505	931	417	48	16-34

如果需要了解4.0MPa～16.0MPa之間鍛鋼抗硫固定球閥的相關數據，請聯系天沃公司相關工作人員。

鍛鋼抗硫固定球閥-可配執行機構

GB國標固定球閥應用規范：

1、設計、制造按GB12237-89

2、結構長度按GB12221-89

3、連接法蘭：JB79-94

4、閥門檢查和試驗按GB13927-89

特點總結：

GB標準固定球軟密封或硬密封法蘭連接

PN1.6MPa鑄鋼國標固定球閥–外形尺寸

公稱通徑		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	3540	4500
電動	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	1020	1115
	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
氣動	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1370	1450
	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	2840	2840

如果需要了解PN2.5MPa～10.0MPa國標固定球閥外形尺寸，請聯系天沃工作人員。

PN1.6MPa鍛鋼國標固定球閥–外形尺寸

公稱通徑		50	80	100	150	200	250	300	350	400	450	500
L	RF	216	283	305	394	457	533	610	686	762	864	914
	BW	216	283	305	457	521	559	635	762	868	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	90	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
重量(kg)		24	50	75	195	280	440	570	800	1480	2350	2400

如果需要了解PN2.5MPa～10.0MPa國標固定球閥外形尺寸，請聯系天沃工作人員。

國標固定球閥-可配執行機構

API鑄鋼固定球閥應用規范：

1、設計、制造按API 6D

2、結構長度按ANSI B16.10

3、連接法蘭：ANSI B16.5MSS-SP44

4、閥門檢查和試驗按API STD.598

特點總結：

API標準固定球軟密封或硬密封法蘭連接

（class150）API鑄鋼固定球閥–外形尺寸

公稱通徑		2″	2-1/2″	3″	4″	5″	6″	8″	10″	12″	14″	16″	18″	20″	24″	28″	32″	36″	40″
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	191	203	229	356	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1753
	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1880
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83	83	123	123
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650	650	735	735
	W	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800	800	800
電動	H2	-	-	-	-	-	554	600	652	760	770	830	-	940	1020	1115	-	-	-
	L1	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410	-	-	-
氣動	H3	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1370	1450	-	-	-
	L2	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	2840	2840	-	-	-

（class300）API鑄鋼固定球閥–外形尺寸

公稱通徑		2″	2-1/2″	3″	4″	5″	6″	8″	10″	12″	14″	16″	18″	20″	24″	28″	32″	36″	40″
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1880
	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1880
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83	83	123	123
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650	650	735	735
	W	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800	800	800
電動	H2	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690	-	-	-
	L1	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650	-	-	-
氣動	H3	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470	-	-	-
	L2	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300	-	-	-

如果需要了解class400～900之間API鑄鋼固定球閥的相關數據，請聯系天沃公司相關工作人員。

金屬硬密封固定球閥-可配執行機構

鍛鋼美標固定式球閥分為球體前密封閥座和球體后密封閥座，流道孔直徑與管徑內徑一致，適用于水、溶劑、酸和天然氣等一般工作介質，也適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。

特點總結：

美標標準固定球軟密封或硬密封法蘭連接

（class150）鍛鋼美標固定球閥–外形尺寸

公稱通徑	NPS	2	3	4	6	8	10	12	14	16	18	20
	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	178	203	229	394	457	533	610	686	762	864	914
	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	90	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500

（class300）鍛鋼美標固定球閥–外形尺寸

公稱通徑	NPS	2	3	4	6	8	10	12	14	16	18	20
	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	216	283	305	403	502	568	648	762	838	914	991
	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	190	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500

如果需要class400～1500之間鍛鋼美標固定球閥的相關數據，請與天沃相關工作人員聯系。

鍛鋼美標固定球閥-可配執行機構

金屬硬密封固定球閥可雙向使用，且不易在中腔沉積污物，根據用戶工況條件，也可在中腔設備排污口。金屬硬密封固定球閥操作省力，介質壓力在球體上產生作用力全部傳遞給上下軸承，球體不會相對位置移動，兩端閥座密封受力均勻，操作力矩低；并且采用彈簧預加載荷的可動金屬閥座結構，能適用高溫、高壓以及各種介質管路。

特點總結：

固定球金屬硬密封最高壓力32.0MPa最高溫度425℃

金屬硬密封固定球閥–外形尺寸

公稱壓力	公稱通徑DN	尺寸（mm）
		L	D	K	d	b	z-do	Ws	Hs	Hw	Hd
1.6MPa	150	394	285	240	210	24	8-23	1000	305	470	540
	200	457	340	295	265	26	12-23	-	-	520	580
	250	533	405	355	320	30	12-25			610	640
	300	610	460	410	375	30	12-25			650	690
	350	686	520	470	435	34	16-25			740	785
	400	762	580	525	485	36	16-30			795	830
	450	864	640	585	545	40	20-30			860	910
	500	914	715	650	608	44	20-34			945	990
	600	1067	840	770	718	48	20-41			1040	1090
	700	1245	910	840	788	50	24-41			1150	1210
	800	1372	105	950	898	52	24-41			1280	1340
	900	1524	1125	1050	998	54	28-41			1430	1510
	1000	1753	1255	1170	1110	56	28-48			1580	1640
	1200	2032	1485	1390	1325	58	32-54			1810	1910
	1400	2300	1685	1590	1525	60	36-54			2010	2115
2.5MPa	150	403	300	250	218	30	8-25	1000	305	470	555
	200	502	360	310	278	34	12-25	-	-	540	595
	250	568	425	370	332	36	12-30			630	655
	300	648	485	4730	390	40	16-30			650	705
	350	762	555	490	448	44	16-34			740	795
	400	838	620	550	505	48	16-34			795	830
	450	914	670	600	555	50	20-34			860	910
	500	991	730	660	610	52	20-41			945	990
	600	1143	845	770	718	56	20-41			1040	1090
	700	1346	960	875	815	60	24-48			1150	1210
	800	1524	1085	990	930	64	24-48			1305	1340
	900	1727	1185	1090	1025	66	28-54			1505	1600
	1000	1880	1320	110	1140	68	28-58			1615	1705
	1200	2184	1520	1420	1350	72	32-58			1925	2035
	1400	2300	1755	1640	1560	78	36-65			2110	2185

如果需要了解DN150以下口徑，或4.0MPa～6.4MPa、class150～600之間的金屬硬密封固定球閥的相關數據，請與天沃相關工作人員聯系。

金屬硬密封固定球閥-可配執行機構

噴煤粉專用固定球閥是作為控制含塵、含固體粉末，特別適用于高爐煤粉噴吹、空氣管路及噴槍管路等系統。該產品的結構特點有：

1、閥座帶有磨損自動補償裝置，有效確保閥門的密封性能。

2、特殊材料制成的密封圈，具有耐高溫、耐磨損、使用壽命長的特點。

3、閥門結構緊湊、啟閉靈活、安裝維修方便。

特點總結：

固定球噴煤粉專用可選裝氣動或電動執行器

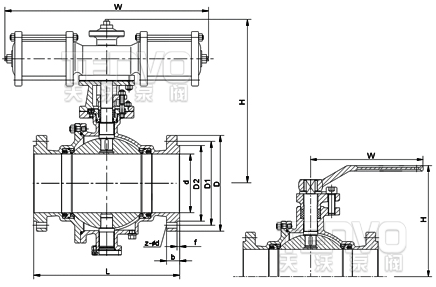

噴煤粉專用固定球閥–外形尺寸

國標固定球閥-可配執行機構

長輸管線固定球閥是根據用戶的要求，為滿足在硫化環境下的抗硫化應力裂化的要求，不僅選材廣泛且內件材料均采用表面鍍鎳或是316材質、密封圈采用特制的聚合物材料，使長輸管線固定球閥不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度范圍廣，全通徑和縮徑齊備，并可配多種驅動裝置，是化工、石油煉制、天然氣開采與輸送系統理想的用閥選擇。

特點總結：

固定球長輸管線專用可選裝氣動或電動執行器

長輸管線固定球閥–主要性能及規范

公稱壓力 PN(MPa)		最高使用壓力	試驗壓力 (MPa)				壓力級	最高使用壓力	試驗壓力 (MPa)
		(Mpa)	殼體	高壓液密封		低壓氣密封		(Mpa)	殼體	高壓液密封	低壓氣密封
1.6		1.6	2.4	1.76		0.6	CLASS150	1.94	2.94	21.6	0.6
2.5		2.5	3.75	2.75			CLASS300	5.1	7.67	5.62
4.0?		4.0?	6.0?	4.4			CLASS600	10.2	15.3	11.23
6.4		6.4	9.6	7			CLASS900	15.1	23	16.85
1O.0?		10.0?	1.5	1.1			CLASS1500	25.1	37.5	27.5
應用規范	結度長度核				CB12221-89 ANSI B16.10
	法蘭尺寸按				JB79-59 GB 9113 HG20592-97 ANSI B16.5
	焊接標準按				CB12224-89 ANSI B16.25
	檢驗試驗按				JB/T 9092-89 API 598
適用工況	適用介質				天然氣、液化氣、石油等介質
	適用溫度				-28℃~≤150℃
	驅動方式				蝸輪傳動、氣動、電動、氣液聯動等

長輸管線固定球閥-可配執行機構

全焊接固定球閥是新一代高性能球閥，是采用固定球結構的全焊接球閥，適用于長輸管線和一般工業管線，其安全、耐惡劣環境等在設計時均已進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。

特點總結：

固定球一體式結構全焊接工藝閥體無外漏點可選裝氣動或電動執行器

全焊接固定球閥–外形尺寸

壓力	公稱通徑		法蘭	對焊	手動		蝸輪		氣動、液動				電動
	mm	in	L	L1	M	Mo	B	Bo	P	P1	P2	P3	H	H1	Ho
1.6MPa 2.0MPa 150Lb	50	2	178	216	107	230	-	-	270	174	89	181	-	-	-
	65	2-1/2	190.5	241	125	400	-	-	380	248	148	257	-	-	-
	80	3	203	283	152	400	-	-	390	258	148	257	-	-	-
	100	4	229	305	178	650	-	-	480	322	287	287	-	-	-
	125	5	356	381	300	1050	-	-	555	395	287	287	-	-	-
	150	6	394	457	330	1050	-	-	665	457	378	378	435	215	200
	200	8	457	521	-	-	400	600	805	595	378	378	480	265	200
	250	10	533	559	-	-	495	600	840	630	378	378	535	315	200
	300	12	610	635	-	-	580	800	975	728	530	530	600	320	280
	350	14	686	762	-	-	625	800	1130	883	530	530	610	360	280
	400	16	762	838	-	-	670	800	1460	1154	680	680	670	420	280
	150	18	864	914	-	-	698	800	1530	1224	680	680	760	510	305
	500	20	914	991	-	-	840	800	1560	1294	680	680	765	590	305
	600	24	1067	1143	-	-	1050	800	1145	915	1455	1455	905	630	305
	700	28	1245	1346	-	-	1100	800	1160	930	1455	1455	985	725	400
	800	32	1372	1524	-	-	1150	800	1460	1100	1665	1665	1110	835	400
	900	36	1524	1727	-	-	1230	800	1540	1180	1665	1665	1445	880	460
	1000	40	1721	1930	-	-	1320	800	1630	1280	1960	1960	1655	970	460
