鍛鋼抗硫固定球閥

鍛鋼抗硫固定球閥

型號:

鍛鋼抗硫固定球閥滿足了在硫化環境下的抗硫應力裂化要求，內件材料采用鍍鎳或316材質，密封圈采用聚合物作密封材料，適應較寬的溫度及壓力范圍。在設計選材及試驗嚴格按照美國防腐工程協會NACE的標準要求進行。鍛鋼抗硫固定球閥耐腐蝕抗硫化能力強，密封性能穩定，具有良好的防火、防靜電性能，規格、壓力、全通徑與縮徑齊備，是化工煉油、油氣開采等流程系統的理想閥門。

特點總結：

固定球鍛鋼閥體抗硫耐高壓可選裝氣動或電動執行器

噴煤粉專用球閥

相同:固定球

不同:

長輸管線固定球閥

相同:固定球

不同:

全焊接固定球閥

相同:固定球

不同:一體式結構

鍛鋼抗硫固定球閥–標準規范

公稱通徑 DN50～DN400
2″～16″		 公稱壓力 PN1.6～16.0MPa；
class150～1500Lb
抗硫標準 ANCE MR 0175 尺寸標準 GB/T79-94；ANSI B16.5
結構長度 GB12221-2005
ANSI B16.10		 檢驗標準 GB/T13927；JB/T9092-99
ANSI 598
焊接標準 GB12224-2005
ANSI B16.25		 防火標準 API607；BS675511
適用溫度 -196～300℃ 傳動方式 手動、蝸輪、氣動、電動
適用介質 石油、天然氣、煤氣、水

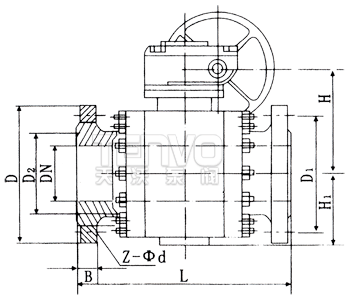

鍛鋼抗硫固定球閥結構圖

鍛鋼抗硫固定球閥–外形尺寸

壓力 通徑DN d1 L Lo D D1 D2 H H1 B z-Φd
1.6MPa 50 50 216 400 160 125 100 153 139 16 4-18
80 80 283 600 200 160 135 195 178 20 8-18
100 100 305 850 220 180 155 213 191 20 8-18
150 150 394 - 285 240 210 535 184 24 8-23
200 200 457 - 340 295 262 504 221 26 12-23
250 250 533 - 405 355 320 608 258 30 12-25
300 300 610 - 460 410 372 647 282 30 12-25
350 350 686 - 520 470 435 813 352 34 16-25
400 400 762 - 580 525 485 882 417 36 16-30
2.5MPa 50 50 216 400 165 125 100 153 139 20 4-18
80 80 283 600 200 160 135 195 178 22 8-18
100 100 305 850 230 190 160 213 191 24 8-23
150 150 403 - 300 250 218 525 184 30 8-25
200 200 502 - 360 310 278 564 221 34 12-25
250 250 568 - 425 370 332 729 268 36 12-30
300 300 648 - 485 430 390 774 298 40 16-30
350 350 762 - 555 490 448 813 352 44 16-34
400 400 838 - 620 550 505 931 417 48 16-34

如果需要了解4.0MPa～16.0MPa之間鍛鋼抗硫固定球閥的相關數據，請聯系天沃公司相關工作人員。

鍛鋼抗硫固定球閥-可配執行機構

繼續了解：氣動固定式球閥

繼續了解：電動固定式球閥
