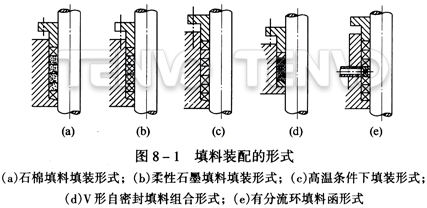

填料的幾種裝配形式，見圖8-1。

1．圖8-1(a)是浸油石棉填料裝配形式，為了壓緊填料而不使油滲出，并提高使用效果，第一圈(底圈)和最后一圈(頂圈)應安裝石棉繩填料。

2．圖8-1(b)是柔性石墨填料裝配形式。柔性石墨填料的質地較軟，剛度很小。為防止介質直接沖刷石墨填料和防止因壓緊填料的預緊力將石墨填料擠出填料函，第一圈一般裝填經壓制后的石棉繩填料；為了避免柔性石墨與空氣接觸，防止壓蓋損壞石墨填料，最后一圈也是干石棉填料壓實。柔性石墨的密封性能十分優良，一般填3～4圈就足夠了，如果填料函較深，為了節省石墨填料，可填充其他填料或金屬圈。

3．圖8-1(c)是適應高溫條件下的填料裝配形式，介質溫度在350℃以下時，填料頭三圈裝石棉填料，第四圈裝鋁填料；350℃2以上時，頭四圈裝填石棉填料，第五圈裝鋁填料，以后交叉裝填，最后填裝石棉填料。

4．圖8-1(d)是v形自密封填料裝配形式。下填料安放在填料函的底部，中填料安放在中間，約2～4圈，上填料安放在上部，有的上填料上面還裝有金屬墊圈。

5．圖8-1(e)是安裝有分流環(或稱引流環)填料函裝配形式，這種形式用于高溫、高壓、強腐蝕介質的重要填料函，分流環上下的填料視介質的性質而定。

填料的裝配還有其他的形式，隨著新材料，新技術的不斷開發，填料的組合形式也不斷更新，介質的參數越來越高，特殊的填料也應運而生。有的閥門分別設置上、下填料函，下填料函設在閥蓋下部，填料靠自緊機構壓緊，而上部填料函，裝填普通的填料，常規壓緊，這種形式常用在深冷、強腐蝕介質的重要場合。有的填料函在底層采用楔形自緊密封圈等形式。
