1.虛線表示焊接坡口處的最大外形。

2.如果用戶沒有特殊規定，焊接端外表面應全部進行機加工，外焊層的外形輪廓可由制造廠選定。

3.相交處應稍稍倒角。

4．最小壁厚等于或小于3mm的閥門，其端部可加工成方形或倒圓。

①當坡口處的頸部厚度大于與法蘭相連接的管壁厚度，且在外徑上提供了附加的厚度時，可采用帶斜坡的焊縫，其斜度不大于1：3，或者從焊接坡口上等于配接管外徑的那點，以同樣的最大斜度或稍小一點的斜度，在較大外徑上斜削。同樣，當法蘭內側提供較大厚度時，則應以不超過I：3的斜度自焊端處制成錐孔。當本標準所規定的法蘭要求使用在薄壁高強度管道上時，其坡口處的頸部厚度可以大于法蘭所連接的管子的厚度，此時，可以規定單錐形頸，也可以改變在頸底處(尺寸×)頸部的外徑。附加壁厚可提供在內側或外側，或每側部分地加厚，但是總厚度不得超過配接管子公稱壁厚的0.5倍。

②從直徑A至直徑×的過渡應以1：3最大斜度和虛線規定的最大和最小包絡線內。

1．標出的焊縫斜度僅作說明。

2．應用規范允許的焊縫加強，可位于最大包絡線的外側。

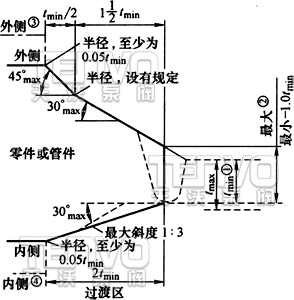

①t_min可取以下各值中的任一個值：指定的管子最小壁厚；管子壁厚的O.875，即管子壁厚的下限偏差為12.5%；接頭處于兩個零件之間時，零件或接頭(或兩者較薄的一個)柱狀焊端指定的最小壁厚。

②零件端部的最大厚度為：最小壁厚指定時，等于t_min+4mm或1.15t_min；壁厚指定時，等于t_min+4mm或1.10t(公稱)。

③、④用最大斜率的過渡區，內、外表面不得交叉，虛線表示的輪廓線最大斜率交叉是不允許的。可用變更半徑的辦法予以避免。
