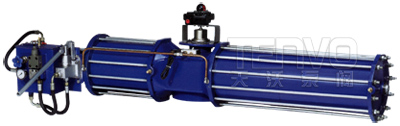

AW系列氣動執行機構主要特點
1、AW氣動執行器分為雙作用式和單作用式(彈簧復位)，兩個分體氣缸，容易制造大尺寸缸體。滿足各種大型旋轉類閥門的需求。
2、輸出扭矩大，動作靈活平穩；缸體內壁和活塞軸鍍硬鉻，具有很好的抗磨性；所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥。
3、回轉角度：雙作用式=90°，單作用式=90°從兩端可調節角度±5°
4、工作環境溫度：-20～90℃。
5、氣源：過濾、干燥或加潤滑油的潔凈空氣，最小氣壓0.4MPa，最大氣壓1.0MPa。
6、基本設計：氣動雙氣缸雙活塞拔叉傳動機構。型號AWxx=雙作用式；型號AWxxS=單作用式(彈簧復位)。
7、強大的附件功能：可配單(雙)電控電磁閥、限位開關回訊器、電氣定位器、氣源處理三聯件以及手動操作機構，完全實現自動或手動控制。
AW系列雙作用氣動執行機構–輸出扭矩表（單位：N·m）
| 型號規格 | 氣源壓力（MPa） | ||||||
| 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | |
| AW13 | 386 | 514.8 | 643.5 | 772.2 | 901 | 1030 | 1158 |
| AW17 | 796.7 | 1062 | 1328 | 1593.4 | 1859 | 2124.5 | 2390 |
| AW20 | 1826 | 2434.6 | 3043 | 3652 | 4260 | 4869 | 5478 |
| AW28 | 4652.6 | 6203.5 | 7754 | 9305 | 10856 | 12407 | 13958 |
| AW35 | 8509 | 11346 | 14182 | 17019 | 19855 | 22692 | 25528 |
| AW40 | 11160 | 14880 | 18600 | 22320 | 26040 | 29760 | 33480 |
| AW50 | 21205 | 28273 | 35341 | 42410 | 49478 | 56547 | 63615 |
| AW60 | 30535 | 40713 | 50891 | 61070 | 71248 | 81426 | 91604 |
AWS系列單作用氣動執行機構–輸出扭矩表（單位：N·m）
| 型號規格 | 彈簧扭矩 | 氣源壓力 | ||||||||||
| 04 | 0.5 | 0.6 | 0.7 | 0.8 | ||||||||
| 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | |
| AW13 | 230 | 430 | 84 | 258 | 214 | 414 | 342 | 542 | 471 | 671 | 600 | 800 |
| AW17S | 330 | 670 | 392 | 732 | 658 | 998 | 923 | 1263 | 919 | 1529 | 1455 | 1795 |
| AW20S | 1190 | 1980 | 455 | 1245 | 1063 | 1853 | 1672 | 2462 | 2280 | 3070 | 2889 | 3679 |
| AW28S | 2080 | 3820 | 2383 | 4123 | 3934 | 5674 | 5530 | 7270 | 7036 | 8776 | 8587 | 10327 |
| AW35S | 4380 | 8070 | 3276 | 6766 | 6112 | 9802 | 8949 | 12639 | 11785 | 15475 | 14622 | 18312 |

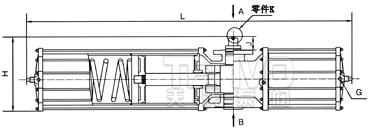

AW/AWS系列氣動執行機構–安裝尺寸
| MOD | L | H | J | G | T | d | D | E | N | m | z |
| AW13 | 650 | 228 | 50 | 1/4″ | / | / | / | / | 30 | 0.8 | 40 |
| AW17 | 840 | 295 | 65 | 3/8″ | / | / | 160 | 8-M16 | 40 | 0.8 | 52 |
| AW20 | 1150 | 350 | 75 | 1/2″ | 16 | 55 | 200 | 8-M16 | 50 | / | / |
| AW28 | 1370 | 430 | 75 | 1/2″ | 20 | 70 | 288 | 8-M16 | 60 | / | / |
| AW35/AW40 | 1860 | 450/500 | / | 1/2″ | 25 | 105 | 300 | 8-M24 | 80 | / | / |
| AW50 | 2250 | 610 | / | 1/2″ | 32 | 120 | 415 | 8-M30 | 180 | / | / |
| AW60 | 2250 | 710 | / | 1/2″ | 32 | 120 | 415 | 8-M30 | 180 | / | / |
| AW13S | 900 | 228 | 50 | 1/4″ | / | / | / | / | 30 | 0.8 | 40 |
| AW17S | 1100 | 295 | 65 | 3/8″ | / | / | 160 | 8-M16 | 40 | 0.8 | 52 |
| AW20S | 1440 | 350 | 75 | 1/2″ | 16 | 55 | 200 | 8-M16 | 50 | / | / |
| AW28S | 1855 | 430 | 75 | 1/2″ | 20 | 70 | 288 | 8-M16 | 60 | / | / |
| AW35S/AW40S | 2600 | 450/500 | / | 1/2″ | 25 | 105 | 300 | 8-M24 | 80 | / | / |
| AW50S | 3170 | 610 | / | 1/2″ | 32 | 120 | 415 | 8-M30 | 180 | / | / |
| AW60S | 3170 | 710 | / | 1/2″ | 32 | 120 | 415 | 8-M30 | 180 | / | / |
AW/AWS系列氣動執行器往復一次自由空氣耗氣量（單位：L）
| 型號 | AW13 | AW17 | AW20 | AW28 | AW35 | AW40 | AW13S | AW17S | AW20S | AW28S | AW35S | AW40S |
| 耗氣量 | 15.3 | 31.5 | 72.3 | 184 | 283.5 | 388.5 | 7.5 | 16 | 37 | 95 | 150 | 200 |
AW/AWS系列氣動執行器開關時間表
| 型號 | AW13 | AW17 | AW20 | AW28 | AW35 | AW40 | AW13S | AW17S | AW20S | AW28S | AW35S | AW40S |
| 開時間 | 3 | 5 | 10 | 25 | 28 | 30 | 9 | 16 | 18 | 45 | 48 | 50 |
| 關時間 | 2 | 5 | 11 | 25 | 32 | 30 | 2 | 3 | 7 | 18 | 25 | 25 |
